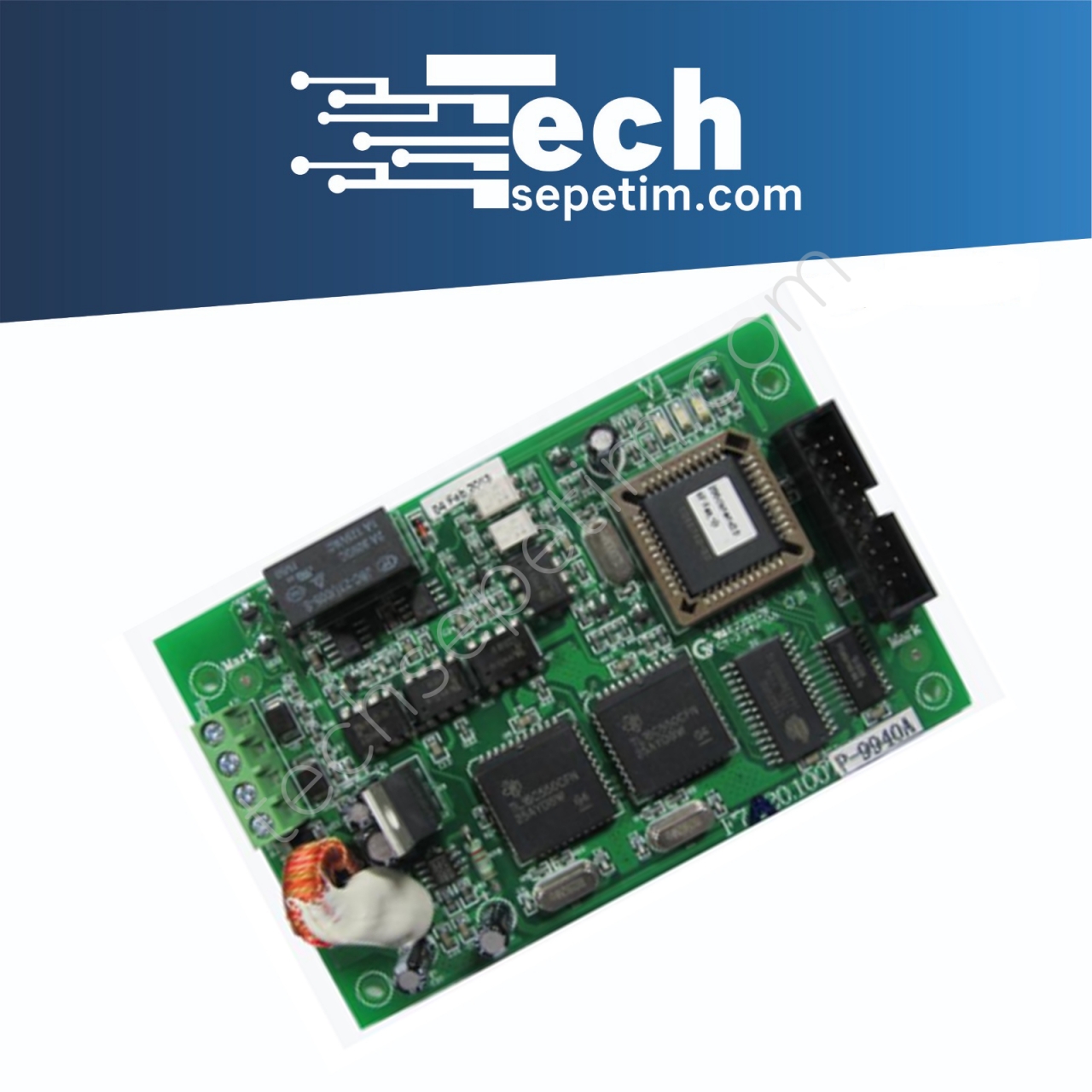

P-9940A, GST200 için isteğe bağlı bir karttır iki sağlayan seri kontrol panelleri fotoelektrik izolasyon RS485 arayüzleri.
Bu kart takılmamalı ve enerji verildiğinde çıkarılır.
Kalibrasyon moduna girerken, SK1 tuşu (ana kartı sıfırlayın), görüntülenecektir Kayıt başarılıysa CRT OK renklendirin.
LED'ler: 1）Ana kart iletişimi HL1 LED'i: Kırmızı. İle iletişim kurduğunda yanıp söner ana kart normalde. 2）Ana Arayüz（A1B1）iletişim HL2 LED'i: Yeşil. Sürekli yanıyor RS485 ana arayüzü normal durumdayken iletişim ve mesaj yok döngüde iletim. 3）Slave Arayüzü 2（A2B2）iletişim HL3 LED'i: Yeşil. Sürekli yanıyor RS485 ana arayüzü normal durumdayken iletişim ve mesaj yok döngüde iletim.
Bu kartlardan oluşan ağda, A1B1 komşunun A2B2'sine bağlanır kontrol Paneli. RS485 döngüsünün her biri ağı destekleyen toplamda 1200 m'yi aşıyor maksimum 32 GST serisi kontrol paneli.
